I presisjonsproduksjonssektorer som litiumion-batteriseparatorer og high-end optiske filmer, er dimensjonsnøyaktigheten tilABS kjernerørbestemmer direkte produksjonslinjens utbyttegrad og utstyrsutnyttelsesgrad.
Alle aspekter av et kompatibelt ABS-kjernerør – fra innvendig diameter og veggtykkelse til lengde og retthet – må gjennomgå strenge tester. I dag tar JSHKCORES deg med inn i kvalitetskontrolllaboratoriet for å se hvordan et høypresisjons ABS-kjernerør "måles" til spesifikasjonene.

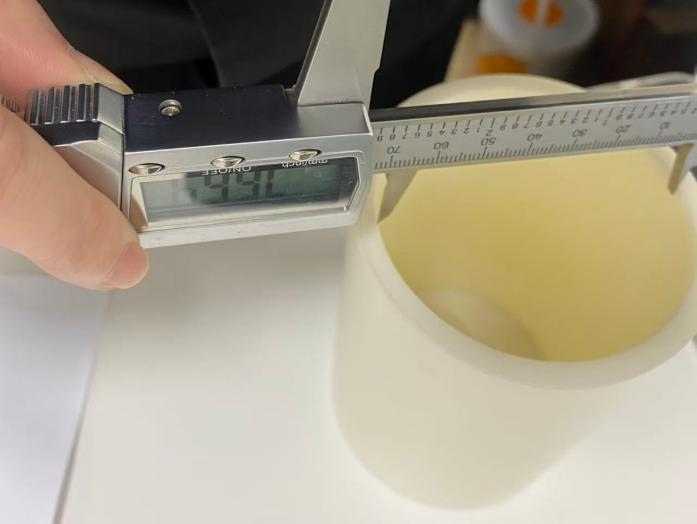

Måling av den indre diameteren til ABS-kjernerør: presis tilpasning til luftutvidbare dorner
Den indre diameteren er nøkkeldimensjonen for passformen mellom ABS-kjernerøret og utstyrets luftutvidbare dor. Ved måling brukes vanligvis en innvendig mikrometer eller en høypresisjons vernier-caliper. Operatører må sette inn målekjevene inn i røret og velge flere tverrsnitt ved røråpningen og midtveis langs rørkroppen. Ved hvert tverrsnitt må målingene tas minst to ganger i vinkelrette retninger, og det aritmetiske gjennomsnittet beregnes. For spesialiserte membranrørkjerner som krever ekstremt høy presisjon, brukes jevne grensemålere (go- og no-go-målere) for rask inspeksjon for å sikre at den indre diametertoleransen er strengt kontrollert innenfor standardområdet, og forhindrer dermed løshet eller fastkjøring når røret er montert på maskinen.

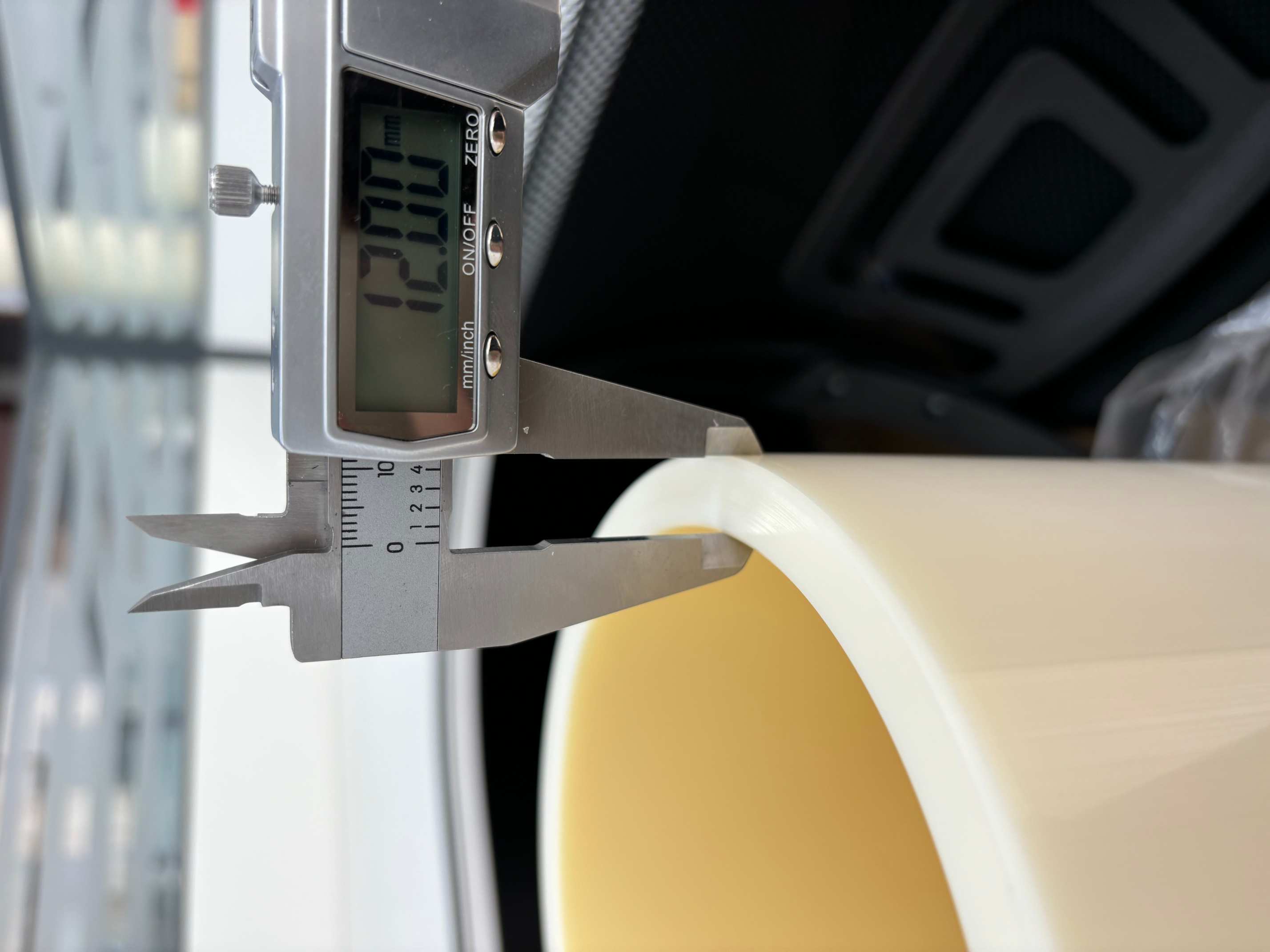

Måling av veggtykkelsen til ABS-kjernerør: bruk kraft jevnt; ta flere målinger
Ensartetheten i veggtykkelsen påvirker direkte spenningsbalansen til kveilrøret under høyhastighetsdrift. Målinger tas ved å klemme en mikrometer direkte på tverrsnittet av rørveggen. Minst seks til åtte målepunkter må velges jevnt rundt omkretsen av røret, og unngå formlinjen. Maksimums- og minimumsverdiene registreres og gjennomsnittet beregnes for å sikre at veggtykkelsesavvik holdes innenfor ±0,2 mm.
Måling av lengden på ABS kveilrør: Sikrer perfekt innretting ned til millimeter
Å måle lengde kan virke enkelt, men det gir ikke rom for uforsiktighet. Plasser ABS-kveilet rør naturlig og rett på en jevn overflate, og bruk et kalibrert stålmålebånd for å måle avstanden mellom de ytterste endene langs rørets akse. Når du måler, sørg for at siktelinjen er vinkelrett på skalaen, med nøyaktighet til nærmeste millimeter. Ikke strekk eller komprimer røret kunstig for å sikre at hvert kjernerør er perfekt på linje med produksjonslinjeutstyret. Vanligvis er lengdetoleransen for et seks-tommers ABS-kjernerør innenfor ±0,2 mm.
Måling av retthet og rundhet av ABS-kjernerør
Under høyhastighets viklingsforhold på flere hundre meter per minutt, er rettheten og rundheten (elliptisiteten) til ABS-kjernerør nøkkelindikatorer for å forhindre membranrynking og brudd. For å måle retthet, plasser kjernerøret på en V-blokk og flytt en måleur langs rørets aksiale retning for å lese forskjellen mellom høyeste og laveste avlesning. For å måle rundhet er flere målepunkter jevnt fordelt rundt omkretsen ved samme tverrsnitt, og forskjellen mellom maksimal og minimum ytre diameter beregnes. Ledende selskaper i bransjen har satt standarder som strengt kontrollerer den ytre sirkulære elliptisiteten til 6-tommers rør til innenfor 0,3 mm, med retthet som når 0,15 mm/m, og derved undertrykker radiell utløp og aksial feiljustering ved kilden.
Det er verdt å merke seg at, som termoplast, er dimensjonene til ABS påvirket av omgivelsestemperaturen. Derfor, før presisjonsmålinger, må prøvene gjennomgå grundig kondisjonering i et standard laboratoriemiljø (temperatur 23 °C ± 2 °C, relativ fuktighet 50 % ± 10 %) for å eliminere feil forårsaket av termisk ekspansjon og sammentrekning, og dermed sikre nøyaktigheten og påliteligheten til testdataene.
Fra mottak av råvarer til utsendelse av ferdige produkter, hverABS kjernerørgjennomgår en serie strenge dimensjonale "inspeksjoner" hos JSHKCORES. Det er nettopp denne urokkelige forpliktelsen til toleranser på mikronnivåJiangsu Hongkai Plastic Technology Co., Ltd.som gir den mest robuste forsikringen for nedstrømskundenes høyhastighetsproduksjonslinjer.
